Stanz- und Tiefziehteile für Luft-, Klima- und Kältetechnik
Die Luft-, Klima- und Kältetechnik stellt hohe Anforderungen an Bauteile aus Metall. Komponenten müssen präzise gefertigt sein, zuverlässig funktionieren und häufig in großen Stückzahlen wirtschaftlich produziert werden. Tiefziehteile und Stanzteile spielen dabei eine zentrale Rolle – beispielsweise als Gehäusekomponenten, Abdeckungen, Rotor- oder Lüfterbauteile sowie funktionale Verbindungselemente.
Die Josef Hafner GmbH & Co. KG ist spezialisiert auf hochwertige Lösungen der Stanz- und Umformtechnik. Für Hersteller aus der Lüftungs-, Klima- und Kältetechnik entwickelt und produzieren hochpräzise Tiefziehteile für Lüftungstechnik, Tiefziehteile für Klimatechnik und Tiefziehteile für Kältetechnik sowie passende Stanzteile. Von der technischen Beratung, Planung und CAD-gestützter Entwicklung bis zur fertigen Serienproduktion erhalten Kunden alles aus einer Hand.
Anforderungen der Luft-, Klima- und Kältetechnik
Bauteile in Lüftungs-, Klima- und Kältesystemen sind in der Regel dauerhaft mechanischen Belastungen, Temperaturschwankungen und teilweise korrosiven Umgebungen ausgesetzt. Gleichzeitig müssen sie exakt in komplexe Baugruppen integriert werden.
Typische Anforderungen sind:
- hohe Maßgenauigkeit bei der Serienfertigung
- gute Umformeigenschaften der Materialien
- saubere Oberflächen für Dichtungen oder Montage
- wirtschaftliche Produktion großer Stückzahlen
Gerade Tiefziehteile aus Metall sind für diese Anwendungen besonders geeignet. Durch das Tiefziehverfahren lassen sich runde Gehäuseformen, Schalen, Deckel oder Rotorbauteile mit hoher Wiederholgenauigkeit herstellen.
Tiefziehteile für Lüftungstechnik, Klima- und Kältetechnik
In vielen Anwendungen der Lüftungs- und Klimatechnik werden runde oder rotationssymmetrische Bauteile benötigt. Beispiele sind Gehäuseteile, Abdeckungen oder Komponenten für Lüfter- und Rotorbaugruppen.
Mit modernen Tiefziehpressen produziert Josef Hafner präzise Tiefziehteile für Lüftungstechnik, Klimatechnik und Kältetechnik in unterschiedlichen Geometrien, Größen und Materialstärken.
Typische Bauteile sind beispielsweise:
- Rotationssymmetrische Gehäuse und Gehäusekomponenten
- Schalenförmige Bauteile
- Deckel und Abdeckungen

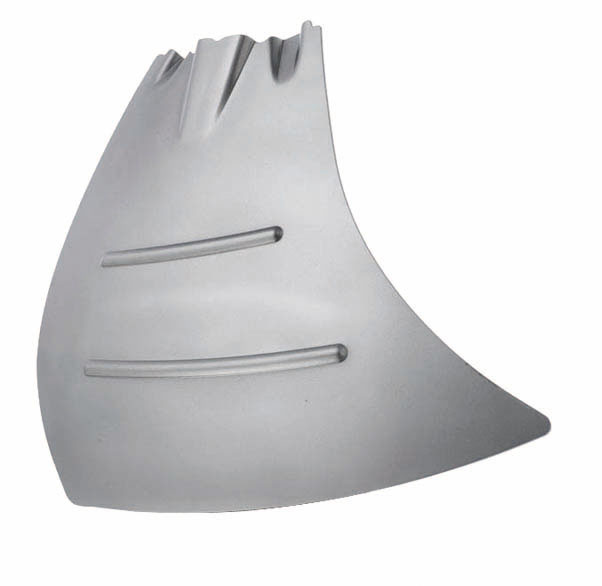

- Bauteile für Lüfter- oder Rotorbaugruppen
- metallische Funktionskomponenten in Ventilationssystemen
Durch das Tiefziehverfahren lassen sich komplexe Formen effizient herstellen, ohne dass mehrere Einzelteile gefügt werden müssen. Das reduziert Montageaufwand, verbessert die Stabilität der Bauteile und ist darüber hinaus noch sehr wirtschaftlich.
Stanzteile für Lüftungstechnik und Klimatechnik
Neben Tiefziehteilen spielen auch Stanzteile für Lüftungstechnik, Stanzteile für Klimatechnik und Stanzteile für Kältetechnik eine wichtige Rolle. Diese werden beispielsweise für Halterungen, Befestigungselemente, Funktionsbleche oder Montagekomponenten eingesetzt.
Die Kombination aus Stanz- und Umformtechnik in der Lüftungs-, Klima- und Kältetechnik ermöglicht die wirtschaftliche Herstellung komplexer Geometrien. Durch den Einsatz von Transfer- und Folgeverbundwerkzeugen lassen sich mehrere Fertigungsschritte innerhalb eines einzigen Prozesses realisieren.
Das Ergebnis ist:
- eine hohe Maßgenauigkeit
- eine konstante Qualität über große Serien
- eine wirtschaftliche Produktion
Gerade bei Komponenten für Lüftereinheiten oder Klimasysteme ist diese Präzision entscheidend für einen zuverlässigen Betrieb.
Planung und Entwicklung mit CAD
Ein wichtiger Bestandteil erfolgreicher Serienprojekte ist die technische Vorbereitung der Bauteile. Bereits in der frühen Projektphase unterstützt Josef Hafner seine Kunden bei der Bauteilentwicklung und Konstruktion.
Zum Einsatz kommen moderne 3D-CAD- und CAM-Systeme, mit denen Bauteile optimiert und Fertigungsprozesse simuliert werden können. Dadurch lassen sich frühzeitig wichtige Faktoren berücksichtigen, etwa:
- optimale Umformgeometrien
- effiziente und materialsparende Konstruktion
- wirtschaftliche und wiederverwendbare Werkzeugkonzepte
- möglichst wenig Materialverschnitt und Teileausschuss und damit effiziente und kostengünstige Produktion
Diese enge Zusammenarbeit zwischen Entwicklung und Produktion sorgt dafür, dass Tiefziehteile und Stanzteile für Lüftungstechnik, Klimatechnik und Kältetechnik später effizient, wirtschaftlich und hochpräzise gefertigt werden können.
Fertigungskompetenz in der Stanz- und Umformtechnik
Die Produktion erfolgt auf modernen Anlagen der Stanz- und Umformtechnik. Dazu gehören leistungsstarke Stanz- und Umformautomaten mit NC-Transfer sowie hydraulische Tiefziehpressen.
Unsere Maschinen ermöglichen die präzise Herstellung komplexer Tiefziehteile und Stanzteile aus verschiedenen Metallwerkstoffen. Besonders bei Bauteilen für die Lüftungs- und Klimatechnik ist eine stabile Prozessführung entscheidend, um gleichbleibende Qualität über große Stückzahlen zu gewährleisten.
Ein weiterer Vorteil ist unser eigener Werkzeugbau. Transfer-, Folgeverbund- und Tiefziehwerkzeuge werden im Unternehmen entwickelt und gefertigt. Dadurch lassen sich Projekte flexibel umsetzen und Prozesse kontinuierlich optimieren.
Nachbehandlung und Weiterverarbeitung
Neben der eigentlichen Umformtechnik spielt auch die fertigungsbegleitende Nachbehandlung eine wichtige Rolle. Viele Bauteile für Klima- und Lüftungssysteme benötigen definierte Oberflächen oder zusätzliche Bearbeitungsschritte.
Zu den typischen Verfahren gehören:
- Teilereinigung und Konservierung
- Gleitschleifen und Entgraten
- Widerstandsschweißen
- spanende Bearbeitung
- Gewindeschneiden
Darüber hinaus können in Zusammenarbeit mit Partnern verschiedene Oberflächenbehandlungen umgesetzt werden, beispielsweise galvanische Beschichtungen oder Wärmebehandlungen.
So entstehen komplett einbaufertige Komponenten für Kunden aus der Luft-, Klima- und Kältetechnik. Bei Bedarf fertigen wir auch komplette Baugruppen mit Scheißverbindungen und nachfolgender Zerspanung.
Erfahren Sie mehr über die fertigungsbeleitende Behandlung von Bauteilen.
Vorteile mit Josef Hafner
Die Zusammenarbeit mit uns, als einem spezialisierten Anbieter für Stanz- und Umformtechnik, bietet zahlreiche Vorteile für Unternehmen aus der Lüftungs- und Klimatechnik.
Dazu zählen insbesondere:
- Entwicklung, Konstruktion und Fertigung aus einer Hand sorgt für schnelle und effiziente Abstimmung
- wirtschaftliche Serienfertigung von Tiefziehteilen und Stanzteilen durch geringem Materialausschuss und wiederverwendbare Werkzeuge
- hohe Prozesssicherheit und gleichbleibende Qualität
- eigener Werkzeugbau für maximale Flexibilität
- umfassende Nachbehandlung und Weiterverarbeitung bis hin zu kompletten Baugruppen
Durch diese Kombination aus Engineering-Kompetenz und moderner Fertigung entstehen präzise Tiefziehteile für Lüftungstechnik, Klimatechnik und Kältetechnik, die optimal auf Ihre Anforderungen abgestimmt sind.
Konkrete Referenzen stellen wir Ihnen in einem persönlichen Gespräch gerne vor.
FAQ – Stanzteile und Tiefziehteile für Luft-, Klima- und Kältetechnik
1. Welche Bauteile werden in der Luft-, Klima- und Kältetechnik häufig als Tiefziehteile gefertigt?
Beim klassischen Tiefziehen wird ein flaches Metallblech (Ronde) mithilfe eines Stempels und eines Ziehrings (Matrize) in eine gewünschte Hohlform gedrückt. Ein Niederhalter verhindert Faltenbildung, indem er das Blech am Rand fixiert. Dabei soll die Blechdicke weitestgehend erhalten bleiben – dreidimensionale Formen entstehen durch plastische Verformung
Josef Hafner bietet den kompletten Ablauf – vom kundenspezifischen Werkzeug über die Ziehteilefertigung bis zur Endbearbeitung – aus einer Hand.
2. Warum werden Tiefziehteile in der Lüftungstechnik eingesetzt?
Tiefziehteile für Lüftungstechnik bieten mehrere Vorteile gegenüber geschweißten oder mehrteiligen Konstruktionen. Durch das Tiefziehen können komplexe Geometrien aus einem einzigen Blech hergestellt werden.
Dadurch entstehen Bauteile mit:
- hoher Stabilität
- geringem Gewicht
- gleichbleibender Qualität in der Serienfertigung
Gerade bei Komponenten für Lüfter, Ventilatoren oder Luftführungssysteme sind diese Eigenschaften entscheidend.
3. Welche Stanzteile werden in der Klimatechnik verwendet?
Neben Tiefziehteilen kommen auch zahlreiche Stanzteile für Klimatechnik zum Einsatz. Diese werden beispielsweise als Halterungen, Montagebleche, Befestigungselemente oder Funktionskomponenten für die Luftleitung verwendet.
Durch moderne Stanz- und Umformtechnik lassen sich auch komplexe Bauteilgeometrien wirtschaftlich in großen Stückzahlen produzieren.
4. Welche Materialien werden für Tiefziehteile in Klima- und Kältesystemen verwendet?
Für Tiefziehteile in der Klimatechnik und Kältetechnik werden in der Regel metallische Werkstoffe eingesetzt, die gute Umformeigenschaften besitzen. Eine Korrosionsbeständigkeit wird durch galvanisches Beschichten oder eine Beschichtung mithilfe von KTL erreicht.
Typische Materialien sind beispielsweise:
- Stahl
- verzinkte Stähle
- Edelstahl
- Aluminium
Die Wahl des Materials hängt von den Anforderungen der jeweiligen Anwendung ab, etwa Temperaturbeständigkeit, Korrosionsschutz oder mechanische Belastung.
5. Welche Nachbehandlungen sind bei Stanzteilen und Tiefziehteilen möglich?
Nach der Umformung können Bauteile verschiedene Nachbehandlungsprozesse durchlaufen, um ihre Funktion oder Oberfläche zu optimieren.
Typische Verfahren sind:
- Teilereinigung und Konservierung
- Schweißprozesse
- galvanische Beschichtungen und KTL-Beschichtung
- Entgraten und Gleitschleifen
- Gewindeschneiden
Diese Nachbehandlungen sorgen dafür, dass Stanzteile und Tiefziehteile für die Luft-, Klima- und Kältetechnik direkt in Baugruppen integriert werden können.
6. Für welche Anwendungen werden Stanzteile und Tiefziehteile in der Kältetechnik eingesetzt?
- Abhängig von der Stückzahl amortisiert der niedrige Teilepreis die anfallenden Werkzeugkosten und ist in Summe meistens am Lukrativsten
- Materialeffizienz & Abfallreduzierung durch optimierte Materialausnutzung
- Automatisierung & High-Tech-Maschinenpark, wie bei Josef Hafner vorhanden, steigern Produktivität, Qualität und reduzieren somit die Kosten
- Inhouse-Werkzeugbau reduziert externe Kosten und Abstimmungsaufwand. Bei Josef Hafner erhalten Sie alles aus einer Hand
7. Welche Vorteile bieten Tiefziehteile für Gehäuse in Lüftungssystemen?
Tiefgezogene Gehäuse bieten mehrere technische Vorteile. Sie können aus einem einzigen Blech hergestellt werden und benötigen daher weniger Fügestellen. Dadurch werden in der Montage die Aufwände für das Wuchten der Baugruppe erheblich reduziert und es entstehen stabile und langlebige Bauteile mit gleichmäßigen Wandstärken. Gleichzeitig ermöglicht das Verfahren eine kosteneffiziente Serienfertigung.
8. Welche Bauteilgeometrien sind für Tiefziehteile in der Lüftungs- und Klimatechnik typisch?
Typisch für Tiefziehteile in der Lüftungstechnik und Klimatechnik sind rotationssymmetrische Formen wie Schalen, Zylinder oder runde Gehäuse mit und ohne Gehäuseboden. Solche Geometrien eignen sich besonders gut für das Tiefziehverfahren und werden beispielsweise für Ventilatorgehäuse, Rotorbauteile oder Abdeckungen verwendet.
9. Welche Materialstärken sind bei Tiefziehteilen für Klimatechnik möglich?
Die möglichen Materialstärken hängen von Bauteilgeometrie, Werkstoff und Fertigungsprozess ab. In der Praxis werden für Tiefziehteile in der Lüftungs- und Klimatechnik häufig Bleche im Bereich von etwa 0,5 mm bis 6 Millimetern eingesetzt.
10. Wie wichtig ist die Oberflächenqualität bei Bauteilen für Klimatechnik?
Die Oberflächenqualität spielt eine wichtige Rolle, da viele Bauteile in sichtbaren Bereichen oder in Kontakt mit Luftströmungen eingesetzt werden. Saubere Oberflächen können außerdem wichtig für Beschichtungen, Dichtungen oder Montageprozesse sein.
11. Können Tiefziehteile für Lüftungssysteme individuell entwickelt werden?
Ja, Tiefziehteile werden fast immer kundenspezifisch entwickelt. In der Regel erfolgt die Bauteilentwicklung in enger Zusammenarbeit zwischen unseren Kunden und uns. Dabei werden Faktoren wie Bauteilgeometrie, Materialwahl, Materialausschuss und Serienfertigung berücksichtigt.
12. Sind Prototypen für Tiefziehteile möglich?
Ja, vor der Serienproduktion können Prototypen oder Vorserien hergestellt werden. Diese dienen dazu, Bauteilgeometrie, Materialverhalten und Fertigungsprozesse zu testen und effizient zu gestalten.
